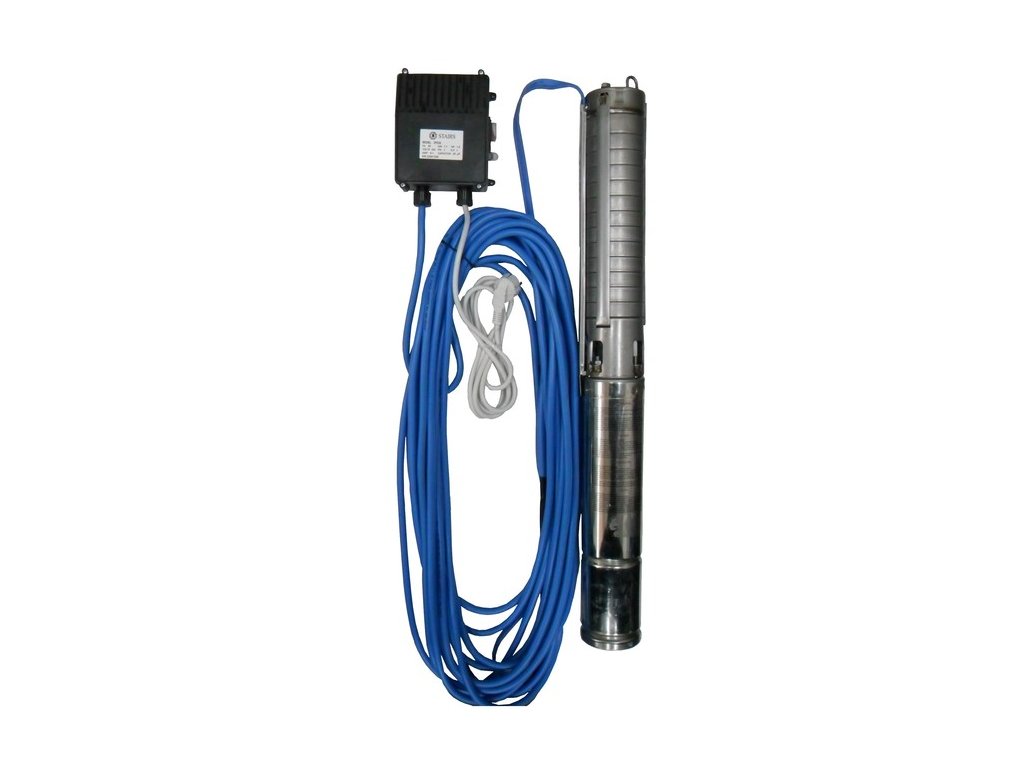

Ponorné čerpadlo 4" SP-1013 STAIRS 230V; 0,55kW s voliteľným káblom

Ponorné čerpadlo 4" SP-1013 STAIRS 230V; 0,55kW s voliteľným káblom

Odstredivé ponorné čerpadlo s pevnými obežnými kolesami.

Návod čerpadla na stiahnutie

Pracovná oblasť čerpadla: H= 68-38 m, Q= 15-40 l/min. Do vrtov od Ø110 mm a viac.

Séria SP sú profesionálne čerpadlá s celonerezovou hydraulikou, určené do vrtov, studní, nádrží i vodojemov, na zvyšovanie tlaku pri zabudovaní do rozvodného potrubia, ďalej pre domáce ako aj priemyselné použitie zavlažovania či postrekovania neagresívnou, chemicky a mechanicky čistou vodou. Taktiež sú vhodné pre malé a stredné protipožiarne stanice. Hlavnou výhodou SP čerpadiel je široká krivka a kvalitné celonerezové prevedenie hydrauliky.

 Dôležité upozornenie!

Čerpadlo odporúčame používať vo vrtoch s väčším priemerom ako 200mm s chladiacim plášťom. Žiadne čerpadlo nesmie byť prevádzkované na tlaku menšom ako H_min (minimálna výtlačná výška)! Hrozí preťaženie motora a vydratie spojky hydrauliky!

BALENIE OBSAHUJE

• Ponorné čerpadlo 4" celonerezové SP-1013 STAIRS 230V; 0,55kW

VLASTNOSTI

Čerpadlo: SP-1013 STAIRS

• Optimálny pracovný bod čerpadla: výtlak Hopt= 54m pri prietoku Qopt= 30 l/min
• minimálna výtlačná výška H_min: 38m
• priemer čerpadla 98mm
• maximálna teplota čerpanej vody do 35°C
• maximálne množstvo mechanických nečistôt v čerpanej kvapaline do 50g/m³ (180g/m³ krátkodobo)
• pracovná poloha vertikálna, horizontálnu konzultovať

SP sú ponorné čerpadlá vyrobené z nerez ocele, ktorá je odolná voči korózii a abrázii. SP rada čerpadiel je vyrábaná podľa najvyššieho štandardu s dôrazom na energetickú efektivitu, spoľahlivosť a výkon. Disponujú robustnou konštrukciou a majú dlhý servisný interval aj pri náročných aplikáciách. Vysoká účinnosť čerpadla znamená nižšiu spotrebu a tým nižšie prevádzkové náklady. Všetky kovové diely sú vyrobené z nerez ocele AISI 304 s výnimkou hriadele, ktorá je vyrobená z nerez ocele AISI 431. Výtlačná hlava čerpadla z nerezovej ocele pre veľké zaťaženie so zabudovaným spätným ventilom pre vysokú životnosť a jednoduchú inštaláciu. Nerezová spojka vysokej pevnosti zabezpečuje vyrovnanie čerpadla / motora.

Ponorný motor: STAIRS 4" asynchrónny olejom plnený 4R202

• Prevedenie 230V, 50Hz s kondenzátorovou skrinkou
• Tolerancia napätia: +10% -10%
• Max. počet štartov za hodinu: 40 (neplatí pri použití frekvenčného meniča)
• Max. teplota vody: 35^o C
• Rýchlosť obtekania vody: 0,2 m/s
• Axiálne zaťaženie: 2000N
• Maximálny ponor: 200m

STAIRS 4R motory - ponorné motory, plnené netoxickým, bezfarebným a zdravotne nezávadným olejom, ktorý je bez výraznej chuti, vhodné aj do vrtov na pitnú vodu. Špeciálna konštrukcia statora zabezpečuje vysoký rozbehový moment pri monofázových motoroch. Stator je konštruovaný s ohľadom na vysokú efektivitu a schopnosť bezporuchovo pracovať aj pri vyššom napäťovom kolísaní. Použité sú iba kvalitné komponenty - plášť motora, hriadeľ, horný kryt a spodné teleso sú vyrobené z nerezovej ocele, horné teleso je vyrobené z pozinkovanej liatiny a kábel je zhotovený zo zdravotne nezávadného materiálu. Kábel je pre jednoduchšiu údržbu spojený s motorom pomocou vodotesného odnímateľného konektoru.

Materiálové prevedenie

GRAFICKÉ ZNÁZORNENIE VÝTLAKU A PRIETOKU:

Príklad inštalácie s frekvenčným meničom
