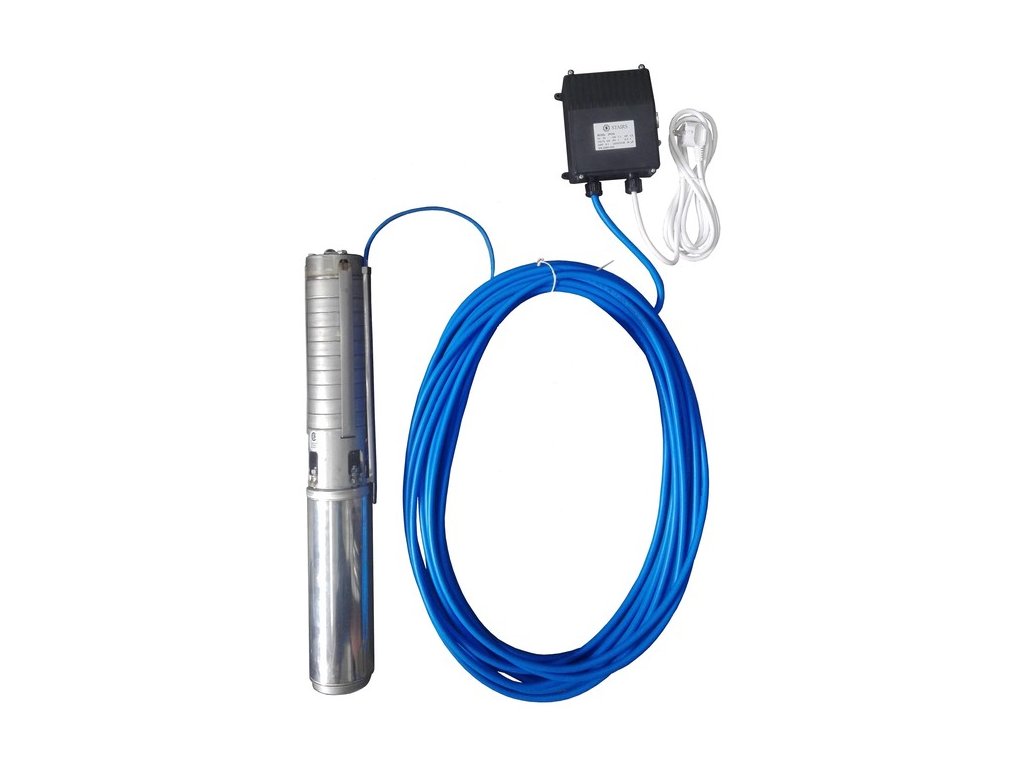

Ponorné čerpadlo 4" SP-2525 STAIRS 230V; 2,2kW s voliteľným káblom

Ponorné čerpadlo 4" SP-2525 STAIRS 230V; 2,2kW s voliteľným káblom

Ponorné odstredivé čerpadlo s pevnými obežnými kolesami.

Návod čerpadla na stiahnutie

Pracovná oblasť čerpadla: Q(l/min) = 0-120, H(m) = 157-47

                                           Qopt. = 70, Hopt. = 113

Rada ponorných čerpadiel série SP je vyrobená z nerez ocele, ktorá je odolná voči korózií a abrázií. SP rada čerpadiel je vyrábaná podľa najvyššieho štandardu s dôrazom na energetickú efektivitu, spoľahlivosť a výkon. Disponujú robustnou konštrukciou a majú dlhú životnosť.

Nerezové obežné kolesá a difúzory pre veľké zaťaženie zaisťujú optimálny výkon.

VLASTNOSTI

Čerpadlo: SP-2525 STAIRS

• Optimálny pracovný bod čerpadla: výtlak Hopt= 113m pri prietoku Qopt= 70 l/min
• minimálna výtlačná výška H_min: 47m
• priemer čerpadla 98mm
• maximálna teplota čerpanej vody do 35°C
• maximálne množstvo mechanických nečistôt v čerpanej kvapaline do 50g/m³ (180g/m³ krátkodobo)
• pracovná poloha vertikálna, horizontálnu konzultovať

SP sú ponorné čerpadlá vyrobené z nerez ocele, ktorá je odolná voči korózii a abrázii. SP rada čerpadiel je vyrábaná podľa najvyššieho štandardu s dôrazom na energetickú efektivitu, spoľahlivosť a výkon. Disponujú robustnou konštrukciou a majú dlhý servisný interval aj pri náročných aplikáciách. Vysoká účinnosť čerpadla znamená nižšiu spotrebu energie a tým nižšie prevádzkové náklady. Všetky kovové diely sú vyrobené z nerez ocele AISI 304 s výnimkou hriadele, ktorá je vyrobená z nerez ocele AISI 431. Výtlačná hlava čerpadla z nerezovej ocele pre veľké zaťaženie so zabudovaným spätným ventilom pre vysokú životnosť a jednoduchú inštaláciu. Nerezová spojka vysokej pevnosti zabezpečuje vyrovnanie čerpadla / motora.

Ponorný motor: STAIRS 4" asynchrónny olejom plnený

• Prevedenie trojfáza 230V, 50Hz
• Tolerancia napätia: +10% -10%
• Max. počet štartov za hodinu: 40 (neplatí pri použití frekvenčného meniča)
• Max. teplota vody: 35^o C
• Rýchlosť obtekania vody: 0,2 m/s
• Axiálne zaťaženie: 2000N
• Maximálny ponor: 200m

STAIRS 4R motory - ponorné motory, plnené netoxickým, bezfarebným a zdravotne nezávadným olejom, ktorý je bez výraznej chuti, vhodné aj do vrtov na pitnú vodu. Špeciálna konštrukcia statora zabezpečuje vysoký rozbehový moment pri monofázových motoroch. Stator je konštruovaný s ohľadom na vysokú efektivitu a schopnosť bezporuchovo pracovať aj pri vyššom napäťovom kolísaní. Použité sú iba kvalitné komponenty - plášť motora, hriadeľ, horný kryt a spodné teleso sú vyrobené z nerezovej ocele, horné teleso je vyrobené z pozinkovanej liatiny a kábel je zhotovený zo zdravotne nezávadného materiálu. Kábel je pre jednoduchšiu údržbu spojený s motorom pomocou vodotesného odnímateľného konektoru.

Materiálové prevedenie

GRAFICKÉ ZNÁZORNENIE VÝTLAKU A PRIETOKU:

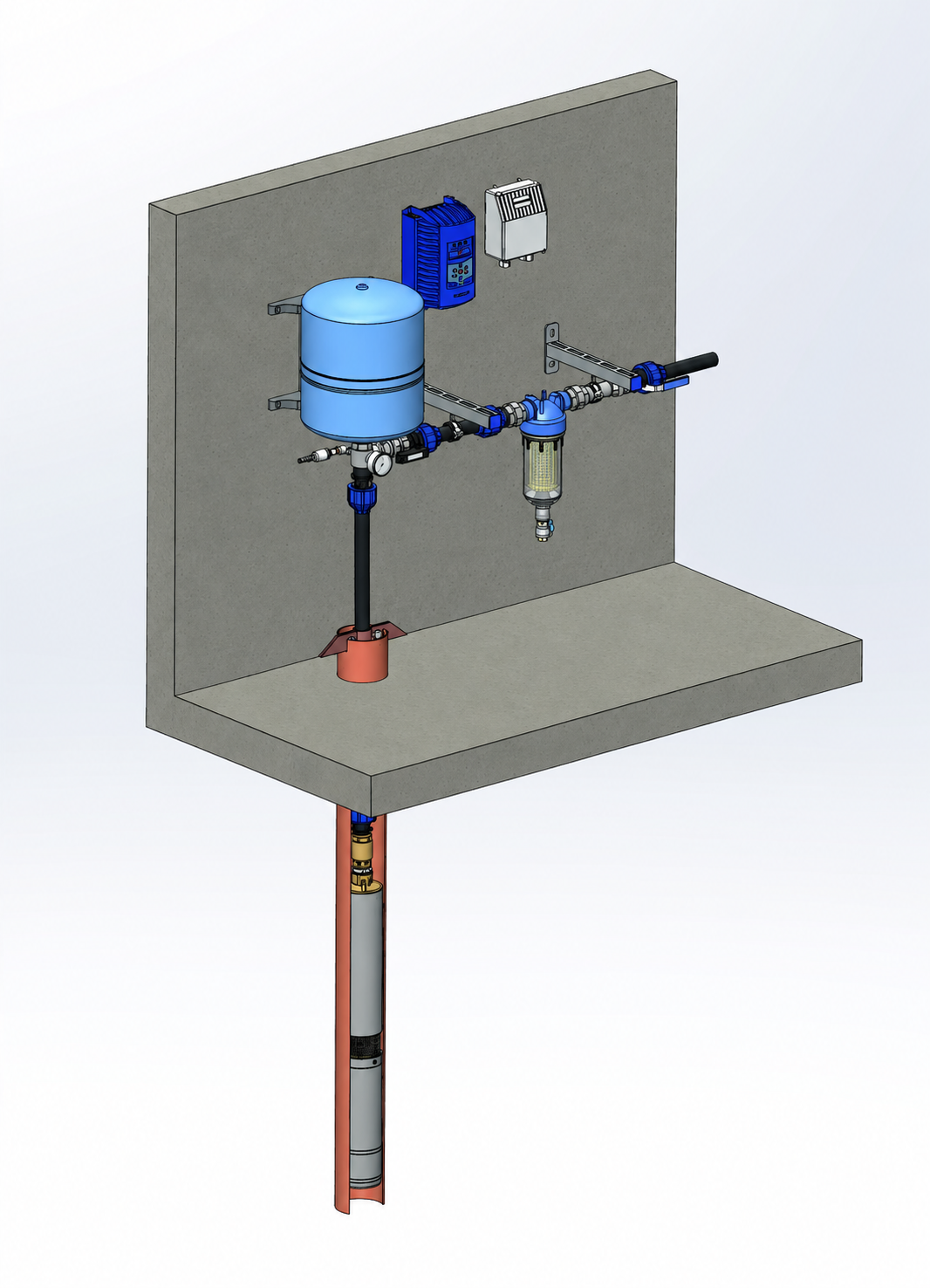

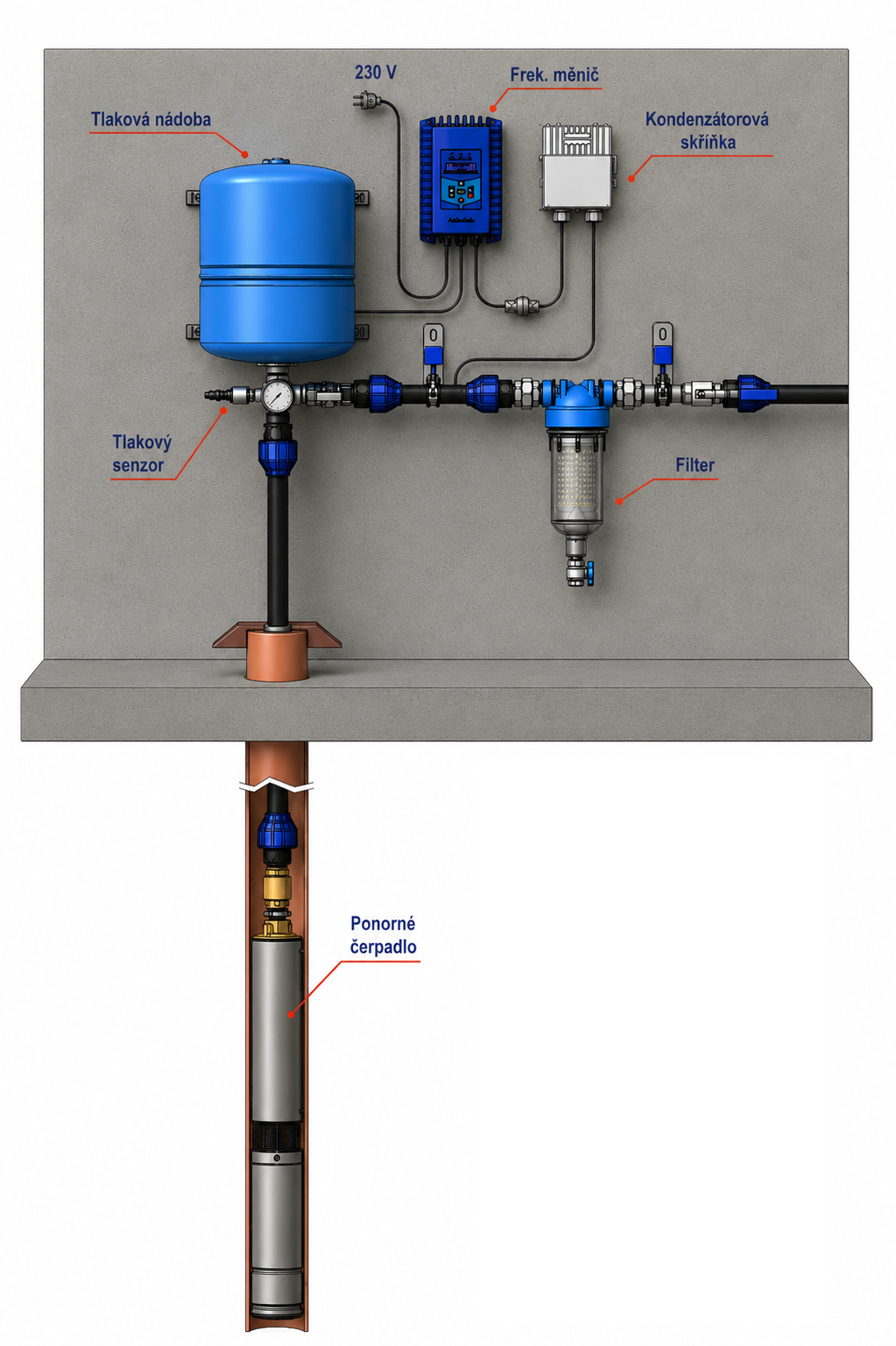

Príklad inštalácie s frekvenčným meničom

PROSPEKT ČERPADIEL SP STAIRS NA STIAHNUTIE.

PROSPEKT PONORNÝCH MOTOROV ENCAPS
