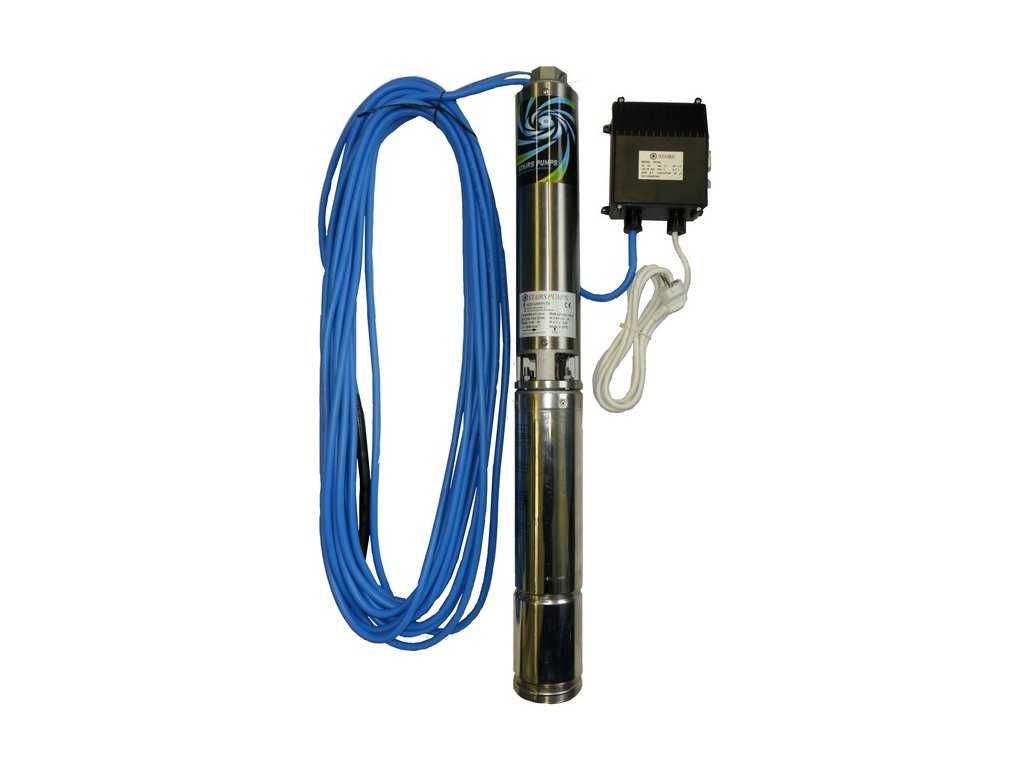

Ponorné čerpadlo 4" ST-1007 STAIRS 230V; 0,37kW s voliteľným káblom

Podrobný popis

Návod čerpadla na stiahnutie Pracovná oblasť čerpadla: Q(l/min) = 0-50, H(m) = 46-22                                            Qopt. =  35, Hopt. = 33 Čerpadlá STAIRS série ST4 sa vyrábajú s použitím vysoko kvalitných materiálov a ich konštrukcia umožňuje dlhoročnú spoľahlivú prevádzku.  Výtlačné a sacie teleso sú vyrobené z nerez ocele. Obežné kolesá sú plávajúceho typu vyrobené z materiálu NORYL. Spoločne s rozvádzačmi z polykarbonátu vystuženého sklenými vláknami zosilňujú hydrauliku. VLASTNOSTI : Čerpadlo:  4" ST-1007 - priemer 98mm -  maximálne množstvo mechanických nečistôt v čerpanej kvapaline do 150 g/m3 - maximálna teplota čerpanej kvapaliny 30 C - minimálna výtlačná výška 22m Výtlačné a sacie teleso sú vyrobené z nerez ocele AISI 304, ktorá zabezpečuje špičkovú pevnosť a životnosť. Sacie teleso spĺňa normu NEMA. Obežné kolesá sú plávajúceho typu, vyrobené z materiálu NORYL. Spoločne s rozvádzačmi s polykarbonátu vystuženého sklenými vláknami zosilňujú hydrauliku čerpadla. Články obežného kolesa, spojka hriadeľa, sito, hriadeľ hydrauliky a spätná klapka sú vyrobené z nerez ocele AISI 304. Spätná klapka je osadená vo výtlačnom telese, zabraňuje spätnému prúdeniu vody a spätným rázom, ktoré by mohli poškodiť mechanické časti. Ložisko je vyrobené z polyacetátu, zabezpečuje odolnosť voči abrazívnemu opotrebeniu a korózii. Plášť čerpadla je zhotovený z hrubostenného nerezového materiálu. Ponorný motor:  STAIRS 4"  - prevedenie 0,37kW, 230V, 50Hz - nominálny prúd 3,7A - minimálna rýchlosť obtekania vody okolo motora: 0,2m/s - axiálne zaťaženie: 2000N STAIRS 4R motory - ponorné motory, plnené netoxickým, bezfarebným a zdravotne nezávadným olejom, ktorý je bez výraznej chuti, vhodné aj do vrtov na pitnú vodu. Špeciálna konštrukcia statora zabezpečuje vysoký rozbehový moment pri monofázových motoroch. Stator je konštruovaný s ohľadom na vysokú efektivitu a schopnosť bezporuchovo pracovať aj pri vyššom napäťovom kolísaní. Použité sú iba kvalitné komponenty - plášť motora, hriadeľ, horný kryt a spodné teleso sú vyrobené z nerezovej ocele, horné teleso je vyrobené z pozinkovanej liatiny a kábel je zhotovený zo zdravotne nezávadného materiálu. Kábel je pre jednoduchšiu údržbu spojený s motorom pomocou vodotesného odnímateľného konektoru. MATERIÁLOVÉ PREVEDENIE KRIVKA ČERPADLA PROSPEKT ČERPADIEL ST STAIRS. PRÍKLAD INŠTALÁCIE Prevádzka ponorného čerpadla s frekvenčným meničom:
