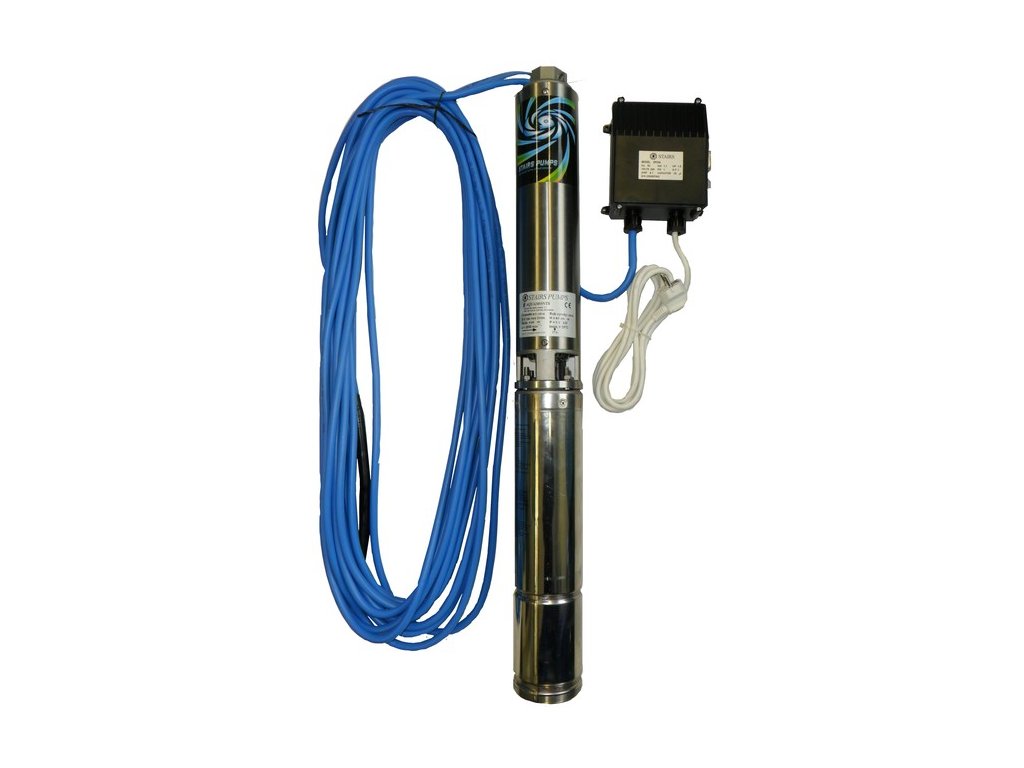

Ponorné čerpadlo 4" ST-1010 STAIRS 230V; 0,55kW s voliteľným káblom

Podrobný popis

Návod čerpadla na stiahnutie Pracovná oblasť čerpadla: H= 69-29 m, Q= 0-50 l/min. Do vrtov od Ø110 mm a viac. Ponorné čerpadlo s  plávajúcimi obežnými kolesami  z Norylu (plast) určené do vrtov, studní, nádrží, vodojemov i zberných šácht je vhodná na zvyšovanie tlaku pri zabudovaní do rozvodného potrubia, ďalej pre domáce ako aj priemyselné použitie zavlažovania či postrekovania neagresívnou, chemicky a mechanicky čistou vodou. Pri inštalácii do vodojemov, kopaných studní a otvorených nádob je nutné použiť chladiaci plášť. Taktiež sú vhodné pre malé a stredné protipožiarne stanice. Vodotesnosť motora zabezpečujú kvalitné tesniace elementy a klzné tesnenie. Klzné dvojice tesnesní sú mazané olejovou náplňou motora. Takáto konštrukcia zaručuje dlhú životnosť tesnenia a bezporuchovú prevádzku motora a čerpadla. BALENIE OBSAHUJE Ponorné čerpadlo 4" ST-1010 STAIRS 230V; 0,55kW VLASTNOSTI Čerpadlo : 4" ST-1010 STAIRS  Optimálny pracovný bod čerpadla: výtlak Hopt= 50 m pri prietoku Qopt= 35 l/min Priemer čerpadla: 98mm Maximálna teplota čerpanej vody: do 35°C Maximálne množstvo mechanických nečistôt v čerpanej kvapaline: do 150g/m 3 Pracovná poloha vertikálna, horizontálnu konzultovať Výtlačné a sacie teleso sú vyrobené z nerez ocele AISI 304, ktorá zabezpečuje špičkovú pevnosť a životnosť. Sacie teleso spĺňa normu NEMA. Obežné kolesá sú plávajúceho typu, vyrobené z materiálu NORYL. Spoločne s rozvádzačmi s polykarbonátu vystuženého sklenými vláknami zosilňujú hydrauliku čerpadla. Články obežného kolesa, spojka hriadeľa, sito, hriadeľ hydrauliky a spätná klapka sú vyrobené z nerez ocele AISI 304. Spätná klapka je osadená vo výtlačnom telese, zabraňuje spätnému prúdeniu vody a spätným rázom, ktoré by mohli poškodiť mechanické časti. Ložisko je vyrobené z polyacetátu, zabezpečuje odolnosť voči abrazívnemu opotrebeniu a korózii. Plášť čerpadla je zhotovený z hrubostenného nerezového materiálu. Ponorný motor : STAIRS 4" asynchrónny olejom plnený 4R202 Prevedenie 230V, 50Hz s kondenzátorovou skrinkou Tolerancia napätia: +10% -10% Max. počet štartov za hodinu: 40 (neplatí pri použití frekvenčného meniča) Max. teplota vody: 35 o   C Rýchlosť obtekania vody: 0,2 m/s Axiálne zaťaženie: 2000N Maximálny ponor: 200m STAIRS 4R motory - ponorné motory, plnené netoxickým, bezfarebným a zdravotne nezávadným olejom, ktorý je bez výraznej chuti, vhodné aj do vrtov na pitnú vodu. Špeciálna konštrukcia statora zabezpečuje vysoký rozbehový moment pri monofázových motoroch. Stator je konštruovaný s ohľadom na vysokú efektivitu a schopnosť bezporuchovo pracovať aj pri vyššom napäťovom kolísaní. Použité sú iba kvalitné komponenty - plášť motora, hriadeľ, horný kryt a spodné teleso sú vyrobené z nerezovej ocele, horné teleso je vyrobené z pozinkovanej liatiny a kábel je zhotovený zo zdravotne nezávadného materiálu. Kábel je pre jednoduchšiu údržbu spojený s motorom pomocou vodotesného odnímateľného konektoru. MATERIÁLOVÉ PREVEDENIE KRIVKA ČERPADLA PROSPEKT ČERPADIEL ST STAIRS. PRÍKLAD INŠTALÁCIE Prevádzka ponorného čerpadla s frekvenčným meničom:
