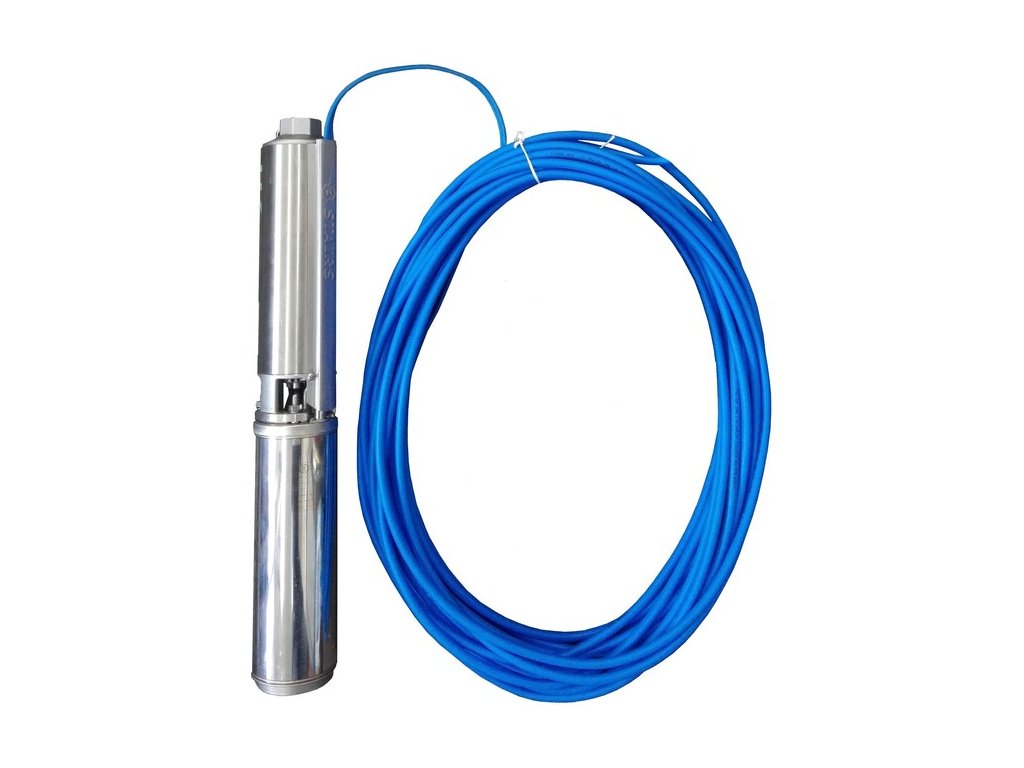

Ponorné čerpadlo 4" ST-1028 ENCAPS 400V; 1,5kW s voliteľným káblom

Podrobný popis

Návod čerpadla na stiahnutie Pracovná oblasť čerpadla: Q(l/min) = 0-50, H(m) = 189-90                                            Qopt. =  35, Hopt. = 140 Čerpadlá STAIRS série ST4 sa vyrábajú s použitím vysoko kvalitných materiálov a ich konštrukcia umožňuje dlhoročnú spoľahlivú prevádzku.  Výtlačné a sacie teleso sú vyrobené z nerez ocele. Obežné kolesá sú plávajúceho typu vyrobené z materiálu NORYL. Spoločne s rozvádzačmi z polykarbonátu vystuženého sklenými vláknami zosilňujú hydrauliku. VLASTNOSTI Čerpadlo : 4" ST-1028 STAIRS Optimálny pracovný bod čerpadla: výtlak Hopt= 140m pri prietoku Qopt= 35 l/min priemer čerpadla 98mm maximálna teplota čerpanej vody do 35°C maximálne množstvo mechanických nečistôt v čerpanej kvapaline do 150g/m 3 pracovná poloha vertikálna, horizontálnu konzultovať Výtlačné a sacie teleso sú vyrobené z nerez ocele AISI 304, ktorá zabezpečuje špičkovú pevnosť a životnosť. Sacie teleso spĺňa normu NEMA. Obežné kolesá sú plávajúceho typu, vyrobené z materiálu NORYL. Spoločne s rozvádzačmi s polykarbonátu vystuženého sklenými vláknami zosilňujú hydrauliku čerpadla. Články obežného kolesa, spojka hriadeľa, sito, hriadeľ hydrauliky a spätná klapka sú vyrobené z nerez ocele AISI 304. Spätná klapka je osadená vo výtlačnom telese, zabraňuje spätnému prúdeniu vody a spätným rázom, ktoré by mohli poškodiť mechanické časti. Ložisko je vyrobené z polyacetátu, zabezpečuje odolnosť voči abrazívnemu opotrebeniu a korózii. Plášť čerpadla je zhotovený z hrubostenného nerezového materiálu. Ponorný motor : ENCAPS 4" vodou plnený, zapuzdrený 4CF3145 Prevedenie trojfáza 400V, 50Hz Tolerancia napätia: +10% -10% Max. počet štartov za hodinu: 40 (neplatí pri použití frekvenčného meniča) Max. teplota vody: 35 o  C Rýchlosť obtekania vody: 0,2 m/s Axiálne zaťaženie: 3000N nominálny prúd 4,0A Maximálny ponor: 200m STAIRS ENCAPS CF motory - zapuzdrené a hermeticky uzavreté ponorné motory boli vyvinuté tak, aby spĺňali veľmi prísne požiadavky zákazníkov aj pri náročných aplikáciách. Sú vyrobené podľa normy ISO 9001. Zabudované statorové vinutie je hermeticky uzavreté vnútri v nehrdzavejúcej oceli. Výsledkom je vysoká mechanická stabilita a optimálne chladenie, čo eliminuje riziko skratu vo vinutí. Vodou mazané klzné ložiská umožňujú bezúdržbovú prevádzku. Vystužená sieťová nylonová clona zabezpečuje kompenzáciu tlaku vo vnútri motora. Systém uhlíkovo - keramických tesnení je štandard.   MATERIÁLOVÉ PREVEDENIE KRIVKA ČERPADLA Príklad inštalácie čerpadla s frekvenčným meničom: PROSPEKT ČERPADIEL ST STAIRS.   PROSPEKT PONORNÝCH MOTOROV ENCAPS
